Phương pháp nối dây cho hộp phân phối

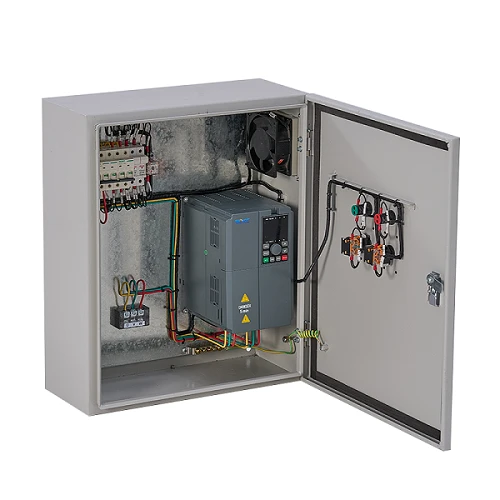

Đi dây trong tủ điện là khâu quan trọng trong quá trình cải tạo nhà cửa hoặc sửa chữa điện, ảnh hưởng trực tiếp đến an toàn điện. Do những rủi ro cố hữu khi làm việc với điện cao thế-, chúng tôi đặc biệt khuyên bạn nên nhờ thợ điện chuyên nghiệp thực hiện công việc.

I. Cảnh báo an toàn

Phải ngắt kết nối nguồn: Trước khi tiếp tục, hãy ngắt kết nối công tắc nguồn chính và sử dụng máy kiểm tra điện áp để xác nhận rằng không có nguồn điện ở các đầu cuối đường dây đến bên trong hộp.

Trình độ chuyên môn: Theo quy định quốc gia, việc lắp đặt các hộp phân phối sau đường dây điện vào phải được thực hiện bởi thợ điện có chứng chỉ. Bài viết này chỉ dành cho mục đích thông tin.

Dụng cụ cần thiết: Máy đo điện áp, tuốc nơ vít Phillips/đầu dẹt, kìm tuốt dây, kìm bấm, bút đánh dấu, đồng hồ vạn năng.

II. Các bước đi dây (Đi dây thông thường trong gia đình)

1. Tắt nguồn và kiểm tra điện áp:

Ngắt kết nối công tắc nguồn chính hoặc công tắc trước đồng hồ. Sử dụng máy kiểm tra điện áp để xác nhận rằng không có nguồn điện ở đầu vào trong hộp.

2. Bố cục cài đặt:

Lắp đặt các công tắc theo yêu cầu về mạch điện: Công tắc chính → Đèn chiếu sáng → Ổ cắm chung → Thiết bị dòng dư nhà bếp/phòng tắm (RCD) → Điều hòa → Dự phòng.

Các thiết bị có công suất cao-phải có mạch điện độc lập.

3. Dây đến:
Dây có điện (L, thường là đỏ/vàng/xanh): Kết nối với phía trên bên trái hoặc bên phải của công tắc chính (được đánh dấu bằng L hoặc một chữ cái).

Dây trung tính (N, thường có màu xanh/đen): Nối với đầu bên kia của công tắc chính (có ký hiệu N).

Dây nối đất (PE, màu vàng{0}}xanh lục): Kết nối trực tiếp với thanh cái nối đất trong hộp.

4. Đi dây:
Đối với mạch chiếu sáng tiêu chuẩn, sử dụng cầu dao 1P:
Dây có điện: Dẫn từ phía dưới công tắc chính, nối với đầu mỗi công tắc nhánh bằng thanh cái nhánh hoặc jumper song song. Sau đó dẫn dây từ phía dưới của công tắc nhánh tới các phòng.

Dây trung tính: Dây trung tính được chạy trực tiếp từ thanh cái trung tính vào phòng mà không cần qua công tắc nhánh.

Dây nối đất: Dây nối đất được chạy từ thanh cái nối đất đến phòng.

Bộ ngắt dòng điện dư (2P hoặc 1P+N):

Thiết bị đầu cuối đến: Dây có điện được đánh dấu là L, dây trung tính được đánh dấu là N.

Thiết bị đầu cuối đi: Dây có điện được đánh dấu là L, dây trung tính được đánh dấu là N. Lưu ý rằng dây trung tính không thể sử dụng được với các mạch khác.

5. Quá trình nối dây

Xử lý đầu dây: Bóc lớp cách điện khoảng 10-12mm. Lõi đồng của đầu dây không được để lộ quá lâu và lớp cách điện không được ép vào đầu cuối.

Kẹp chắc chắn: Sau khi siết chặt vít, nhẹ nhàng kéo đầu dây; nó không nên lỏng lẻo.

Hướng uốn dây: Uốn đầu dây thành hình chữ U{0}}, với hướng mở phù hợp với hướng siết vít.

Đánh dấu rõ ràng: Đánh dấu từng công tắc mạch bằng bút đánh dấu hoặc nhãn.
